تبدیل سوییچ معمولی به Power over Ethernet (PoE) به شما این امکان را میدهد که همزمان داده و برق را از طریق کابل شبکه انتقال دهید. این فناوری باعث کاهش هزینههای سیمکشی و افزایش بهرهوری شبکه میشود. اگر قصد دارید شبکه غیر PoE خود را به یک شبکه PoE ارتقا دهید، در ادامه مراحل ضروری این فرایند را بررسی میکنیم.
۱.ارتقا به سوئیچهای PoE (بهترین و سادهترین راهکار)
در این روش، سوئیچ شبکه غیر PoE خود را با یک سوئیچ PoE جایگزین میکنید. این سوئیچها برق را مستقیماً از طریق کابل شبکه به دستگاههای PoE ارسال میکنند.
🔹 ویژگیهای مهم هنگام خرید سوئیچ PoE:
✔ تعداد پورتها: بررسی کنید که سوئیچ شما به تعداد کافی پورت PoE برای دستگاههای موردنیازتان داشته باشد.
✔ بودجه برق (Power Budget): مجموع برق قابلارائه به دستگاههای متصل را بررسی کنید.
✔ پشتیبانی از استانداردهای PoE: اطمینان حاصل کنید که سوئیچ با PoE (802.3af) یا PoE+ (802.3at) و یا PoE++ (802.3bt) سازگار باشد.
✔ پورتهای SFP برای فیبر نوری: اگر نیاز به اتصال فیبر دارید، وجود پورتهای SFP مهم است.
قبل از هرگونه ارتقاء، ابتدا باید وضعیت فعلی شبکه خود را بررسی کنید. این مرحله شامل موارد زیر است:
✔ شناسایی تجهیزات فعلی شبکه (مانند سوئیچها، کابلکشی و دستگاههای متصل)
✔ بررسی نیازهای برق دستگاهها(دوربینهای مداربسته، تلفنهای VoIP و اکسس پوینتها)
✔ تعیین نوع کابلکشی شبکه (Cat5e، Cat6 یا Cat7)
💡 نکته: اکثر کابلهای Cat5e به بالا از PoE پشتیبانی میکنند، اما بررسی استانداردهای شبکه ضروری است.
پس از ارزیابی زیرساخت، مشخص کنید که کدام دستگاهها و اجزا نیاز به ارتقاء دارند. دو عامل اصلی در این مرحله عبارتند از:
✅ منبع تغذیه PoE
از آنجا که PoE برق را از طریق کابلهای اترنت منتقل میکند، نیاز به یک منبع تغذیه سازگار با PoE دارید. دو راهکار متداول برای این کار وجود دارد:
خرید یک سوئیچ PoE (سادهترین گزینه)
بهترین و مطمئنترین راه برای استفاده از قابلیت PoE، خرید یک سوئیچ PoE استاندارد است. این سوئیچها علاوه بر انتقال دادهها، برق موردنیاز دستگاههای متصل را نیز تأمین میکنند.
اگر امکان تعویض سوئیچ غیر PoE با سوئیچ PoE وجود ندارد، میتوانید از PoE Injector یا Midspan استفاده کنید.
🔹 تفاوت این دو:
PoE Injector: برای تأمین برق به یک دستگاه PoE خاص استفاده میشود.
Midspan: بین سوئیچ غیر PoE و دستگاههای انتهایی قرار میگیرد و به چندین دستگاه همزمان برق میدهد.
🛠 مزیت این روش:
✅ مقرونبهصرفهتر در مقایسه با تعویض کل سوئیچ
✅ مناسب برای شبکههایی که تنها تعداد کمی دستگاه PoE دارند
🔹 اینجکتور PoE چیست؟
اینجکتور بین سوئیچ و دستگاههای PoE قرار میگیرد و برق را به کابل شبکه اضافه میکند. این روش، نیاز به تغییر سوئیچ را از بین میبرد.
🔹 اسپلیتر PoE چیست؟
اگر دستگاه شما از PoE پشتیبانی نمیکند، یک اسپلیتر PoE میتواند برق را از کابل شبکه جدا کرده و مستقیماً به دستگاه انتقال دهد.
✅ مزایای این روش:
✔ کمهزینهتر از خرید سوئیچ PoE
✔ امکان استفاده از سوئیچ فعلی
برخی از دستگاهها از PoE پشتیبانی نمیکنند اما همچنان میتوان از کابل PoE برای تأمین برق آنها استفاده کرد. در این حالت، PoE Splitter برق و داده را جدا کرده و برق موردنیاز دستگاه را تأمین میکند.
❌ معایب:
✖ در پروژههای بزرگ، نیاز به اینجکتورهای متعدد پیچیدگی مدیریت را افزایش میدهد
✖ نسبت به سوئیچ PoE، یکپارچگی کمتری دارد
اگر امکان ارتقاء کامل سوئیچ شبکه به PoE وجود ندارد، میتوان از PoE Injectors یا Midspans استفاده کرد. این دستگاهها بین سوئیچ غیر PoE و دستگاههای PoE قرار میگیرند و با تزریق برق به کابل شبکه، امکان استفاده از تجهیزات PoE را فراهم میکنند.
۱.PoE Injectors: راهکاری سریع و مقرونبهصرفه
🔹 PoE Injectors دستگاههای مستقلی هستند که برای ارتقاء تجهیزات منفرد در شبکه غیر PoE استفاده میشوند. این دستگاهها برق را از طریق یک منبع تغذیه متصل دریافت کرده و به کابل شبکه اضافه میکنند تا دستگاههای PoE بتوانند از آن استفاده کنند.
✅ مزایای PoE Injectors:
✔ نصب آسان و بدون نیاز به تعویض سوئیچ
✔ مقرونبهصرفه برای تعداد کم دستگاههای PoE
✔ حفظ شبکه فعلی و اضافه کردن قابلیت PoE فقط برای دستگاههای مورد نیاز
۲.Midspans:جایگزینی هوشمند برای سوئیچ PoE
Midspans یا انژکتورهای PoE چند پورتی، بین سوئیچ غیر PoE و دستگاههای انتهایی قرار میگیرند و علاوه بر تزریق برق به کابل اترنت، میتوانند چندین دستگاه را بهطور همزمان پشتیبانی کنند.
✅ مزایای Midspans:
✔ افزایش تعداد پورتهای PoE بدون نیاز به تعویض کامل سوئیچ
✔ تأمین برق برای چندین دستگاه بهطور همزمان
✔ کاهش نیاز به سیمکشی و منابع تغذیه جداگانه
💡 نکته: اگر قصد ارتقاء چندین دستگاه را دارید، استفاده از Midspans بهجای چندین PoE Injector گزینهای بهصرفهتر خواهد بود.
پس از تأمین برق مناسب برای شبکه، باید بررسی کنید که دستگاههای متصل از PoE پشتیبانی میکنند یا خیر.
🔹 دستگاههای سازگار با PoE:
✔ دوربینهای مداربسته IP
✔ اکسس پوینتهای بیسیم
✔ تلفنهای VoIP
🔹 دستگاههای غیر PoE و راهکارهای جایگزین:
اگر برخی تجهیزات شبکه از PoE پشتیبانی نمیکنند، میتوان از اسپلیتر PoE (PoE Splitter) استفاده کرد. این دستگاهها برق و داده را از کابل شبکه جدا کرده و به دستگاههای غیر PoE منتقل میکنند.
✅ مزایای استفاده از PoE Splitter:
✔ ادغام دستگاههای غیر PoE در شبکه PoE
✔ حذف نیاز به منبع تغذیه جداگانه
✔ کاهش هزینههای نصب و کابلکشی اضافی

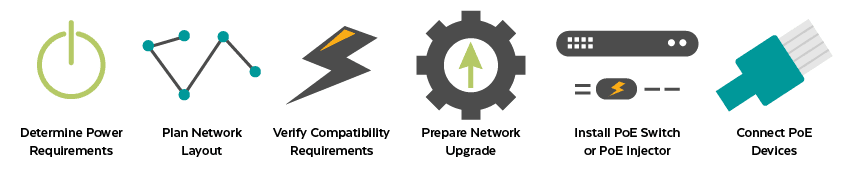

پس از تعیین بهترین روش برای ارتقاء شبکه، زمان پیادهسازی و نصب تجهیزات PoE فرا میرسد. اجرای صحیح این فرآیند باعث بهینهسازی عملکرد شبکه و افزایش بهرهوری دستگاههای متصل خواهد شد. در ادامه مراحل گامبهگام ارتقاء شبکه غیر PoE به PoE را بررسی میکنیم.
🔹 قبل از نصب، ابتدا باید نیازهای برق تجهیزات متصل را تعیین کنید. این مرحله شامل:
✔ بررسی میزان توان مورد نیاز دستگاههای PoE (مانند دوربینهای IP، اکسس پوینتها و تلفنهای VoIP)
✔ مقایسه توان مصرفی دستگاهها با ظرفیت تأمین برق سوئیچ PoE یا انژکتور
✔ انتخاب تجهیزات مناسب که قادر به تأمین توان کافی برای تمامی دستگاهها باشند
🔹 برای جلوگیری از افت توان و کاهش تأخیر در شبکه، باید مکان نصب تجهیزات را برنامهریزی کنید. در این مرحله:
✔ محل نصب سوئیچهای PoE یا انژکتورها را تعیین کنید
✔ مسیر کابلکشی را بهینهسازی کنید تا انتقال برق و داده به درستی انجام شود
✔ در صورت نیاز، از چندین سوئیچ PoE برای مناطق مختلف استفاده کنید
🔹 قبل از نصب، اطمینان حاصل کنید که تجهیزات شبکه از فناوری PoE پشتیبانی میکنند. مواردی که باید بررسی شوند:
✔ دستگاههای شبکه: برخی از تجهیزات مانند دوربینهای قدیمی یا روترهای استاندارد ممکن است از PoE پشتیبانی نکنند.
✔ کابلهای شبکه: کابلهای Cat5e، Cat6 و بالاتر از انتقال برق پشتیبانی میکنند. کابلهای قدیمیتر ممکن است مناسب نباشند.
✔ سیستم عامل سوئیچها و تجهیزات شبکه: در صورت نیاز، بروزرسانیهای نرمافزاری را انجام دهید تا سازگاری کامل فراهم شود.
🔹 برای افزایش امنیت و مدیریت بهتر شبکه، پیش از نصب تجهیزات تنظیمات شبکه را پیکربندی کنید:
✔ تنظیم VLAN برای جدا کردن دستگاههای PoE و غیر PoE جهت افزایش امنیت
✔ پیکربندی QoS (کیفیت سرویس) برای بهینهسازی پهنای باند دستگاههای حساس مانند تلفنهای VoIP
✔ بروزرسانی سیستمعامل تجهیزات شبکه برای سازگاری بهتر با فناوری PoE
🔹 بسته به روشی که انتخاب کردهاید، تجهیزات را نصب کنید:
✅ اگر از سوئیچ PoE استفاده میکنید:
✔ سوئیچ غیر PoE را با سوئیچ جدید PoE جایگزین کنید
✔ کابلهای شبکه را به سوئیچ جدید متصل کنید
✔ تنظیمات سوئیچ را برای مدیریت بهتر PoE انجام دهید
✅ اگر از PoE Injector یا Midspan استفاده میکنید:
✔ انژکتورها را بین سوئیچ غیر PoE و دستگاههای PoE قرار دهید
✔ مطمئن شوید که هر دستگاه از طریق کابل اترنت توان مورد نیاز خود را دریافت میکند.
🔹 اکنون میتوانید دستگاههای دارای قابلیت PoE را به شبکه متصل کنید.
✔ دوربینهای IP، اکسس پوینتها و تلفنهای VoIP را به پورتهای PoE متصل کنید
✔ وضعیت تأمین برق و انتقال داده را بررسی کنید
✔ با استفاده از رابط مدیریتی سوئیچ، دستگاههای متصل را نظارت و بهینهسازی کنید
پس از نصب تجهیزات PoE، مرحله تست و بررسی عملکرد شبکه آغاز میشود. در این بخش، نحوه بررسی اتصال، اطمینان از تأمین برق و بهرهبرداری از شبکه PoE را توضیح میدهیم.
🔹 پس از نصب تجهیزات، باید اطمینان حاصل کنید که دستگاههای PoE بهدرستی کار میکنند.
✔ دستگاههای PoE را روشن کنید و بررسی کنید که برق از طریق کابل اترنت تأمین میشود.
✔ با ابزارهای تست شبکه، عملکرد PoE را تأیید کنید. این ابزارها کمک میکنند تا مشخص شود که داده و برق بهدرستی منتقل میشوند.
✔ وضعیت اتصال دستگاهها را در پنل مدیریتی سوئیچ PoE بررسی کنید.
🔹 برای اطمینان از عملکرد بهینه شبکه، اقدامات زیر را انجام دهید:
✔ بررسی میزان مصرف برق هر پورت در سوئیچ PoE و بهینهسازی تخصیص توان
✔ مدیریت بار ترافیکی شبکه با تنظیم QoS (کیفیت سرویس)برای دستگاههای حساس مانند تلفنهای VoIP
✔ نظارت بر دمای تجهیزات PoE و اطمینان از تهویه مناسب برای جلوگیری از داغ شدن بیش از حد
🔹 ارتقاء یک شبکه غیر PoE به PoE میتواند مزایای متعددی داشته باشد، از جمله:
✅ نصب آسان و کاهش هزینههای کابلکشی (عدم نیاز به سیمکشی برق جداگانه)
✅ انعطافپذیری بیشتر برای استقرار دستگاههای شبکه در مکانهای دورافتاده
✅ بهبود بهرهوری انرژی و مدیریت کارآمد برق در تجهیزات شبکه
✅ کاهش پیچیدگی مدیریت شبکه با کنترل متمرکز بر روی سوئیچهای PoE
✅ اگر قصد دارید دوربینهای امنیتی، تلفنهای VoIP، روترهای وایرلس و سایر تجهیزات شبکه را بدون نیاز به کابلکشی برق جداگانه راهاندازی کنید، PoE یک گزینه ایدهآل است.
✅ استفاده از سوئیچ PoE بهترین روش برای بهبود بهرهوری و کاهش هزینههای کابلکشی است.
✅ اگر امکان تعویض سوئیچ را ندارید، PoE Injector و Midspan راهکارهای مقرونبهصرفهای هستند.
PoE Splitter ✅میتواند دستگاههای غیر PoE را در شبکه PoE ادغام کند.
