هاب سادهترین ابزار در میان تجهیزات شبکه مانند سوییچ، روتر و پلها است. بهطور کلی، هاب نقش بخش مرکزی چرخ را دارد که پرهها در آن به هم میرسند. هابها قادر به فیلتر کردن دادهها نیستند؛ بنابراین، بستههای داده به همه دستگاهها و کامپیوترهای متصل ارسال میشوند و هیچ هوشمندی برای یافتن بهترین مسیر برای این بستهها وجود ندارد. این موضوع منجر به ناکارآمدی و هدررفت منابع میشود.
بهعنوان یک محصول شبکه، هاب ممکن است شامل مجموعهای از کارتهای مودم برای کاربران dial-in، یک کارت دروازه (gateway) برای اتصال به شبکه محلی (مثلا اترنت یا حلقه توکن) و یک اتصال به خط باشد. هابها معمولا در شبکههای کوچک که حجم انتقال دادهها زیاد نیست، استفاده میشوند.

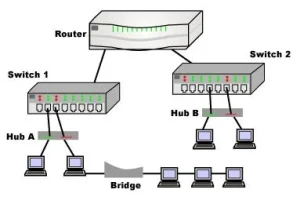

تصویر زیر نحوه اتصال هاب به سایر دستگاهها را نمایش میدهد.
جدول زیر نشان میدهد که هاب، لایه اول (لایه فیزیکی) شبکه است.
|
Repeater تکرارکننده |
Wireless Access Point
نقطه دسترسی بیسیم |
Router
روتر |
Switch
سوئیچ |
Bridge
پل |
Hub
هاب |
Device
دستگاه |
| لایه ۱، ۲ و ۳
فیزیکی، اطلاعات و شبکه |
لایه ۱ و ۲
فیزیکی و اطلاعات |
لایه ۳
شبکه |
لایه ۲ و ۳
اطلاعات و شبکه |
لایه ۲
اطلاعات |
لایه ۱
فیزیکی |
لایه شبکه |
هاب شبیه سوئیچ است، اما همچنان تفاوتهایی بین آنها وجود دارد:
|
دستگاه |
Hub
هاب |
Switch
سوئیچ |
|
لایه |
طبق مدل OSI در لایه فیزیکی (لایه۱) طبقه بندی میشوند. |
طبق مدل OSI در لایه اطلاعات (لایه۲) طبقه بندی میشوند. |
|
عملکرد |
هاب مرکزی میتواند رایانههای شخصی را به یکدیگر متصل کند. |
امکان اتصال چند دستگاه به یکدیگر را میدهد، پورتها قابل مدیریت هستند و میتوان برای امنیت از VLAN استفاده کرد. |
|
نحوه انتقال اطلاعات |
سیگنال الکتریکی یا بیتها |
Frame (در سوئیچ لایه ۲) Frame & Packet (در سوئیچ لایه ۳) |
|
نوع انتقال |
هابها همیشه عمل frame flooding را انجام میدهند.
این فریمها ممکن است، یونیکست، مولتیکست یا براودکست باشند. |
ابتدا براودکست سپس در صورت نیاز، یونیکست و مولتیکست. |
|
پورتها |
۴ / ۱۲ پورت |
سوئیچ یک پل چنددرگاهی است. ۲۴ / ۴۸ پورت |
|
نوع دستگاه |
دستگاه غیرفعال (فاقد نرم افزار) | دستگاه فعال (با نرم افزار) و دستگاه شبکهای |
|
کاربرد (LAN, MAN, WAN) |
LAN |
LAN |
|
Table |
شبکه هاب توانایی ذخیره یا فهم اطلاعات MAC را ندارد |
سوئیچها از حافظهای به نام CAM استفاده میکنند. معمولا با استفاده از ASIC (مدار مجتمع خاص کاربرد) به آن دسترسی پیدا میکنند. |
|
حالت انتقال |
Half duplex (نیمه دوطرفه) |
Half/Full duplex (نیمه/تمام دوطرفه) |
|
Broadcast Domain حوزه انتشار |
هاب یک حوزه انتشار دارد. |
سوئیچ یک حوزه انتشار دارد (مگر اینکه VLAN پیادهسازی شده باشد). |
|
تعریف |
یک دستگاه الکترونیکی است که چندین دستگاه شبکه را به هم متصل میکند تا دستگاهها بتوانند دادهها را مبادله کنند. |
سوئیچ شبکه، یک دستگاه است که برای اتصال چندین دستگاه به یکدیگر در یک شبکه کامپیوتری استفاده میشود. سوئیچ پیشرفتهتر از هاب در نظر گرفته میشود زیرا سوئیچ، پیام (MSG) را به دستگاهی ارسال میکند که به آن نیاز دارد یا آن را درخواست میکند. |
|
سرعت |
۱۰ Mbps |
۱۰/۱۰۰ Mbps – 1 Gbps |
|
آدرس استفاده شده برای انتقال داده |
از آدرس مک (MAC) استفاده میکند. |
از آدرس مک (MAC) استفاده میکند. |
|
دستهبندی دستگاه |
دستگاه غیرهوشمند |
دستگاه هوشمند |
|
Collisions برخوردها |
برخوردها معمولا در تنظیماتی که از هاب استفاده میکنند، رخ میدهند. |
هیچ برخوردی در یک سوئیچ تمام دوطرفه (Full-duplex) رخ نمیدهد. |
| Spanning-Tree | ندارد |
وجود چندین مورد ممکن است. |
