سیم افشان چیست؟ انواع، کاربردها، سایزها و برندهای معتبر ایرانی
سیم افشان یکی از پرکاربردترین انواع سیم برق در ساختمان، تابلوهای برق، تجهیزات الکتریکی و بسیاری از کاربردهای صنعتی است. مهم‌ترین ویژگی این نوع سیم، انعطاف‌پذیری بالای هادی است که باعث می‌شود نصب و خم‌کردن آن نسبت به سیم مفتولی ساده‌تر باشد.
سیم افشان از تعداد زیادی رشته نازک فلزی تشکیل شده است که در کنار یکدیگر قرار گرفته و یک هادی انعطاف‌پذیر را تشکیل می‌دهند. در بسیاری از محصولات ساختمانی، هادی از مس آنیل‌شده کلاس 5 و عایق از PVC ساخته می‌شود. برای نمونه، شرکت هدایت الکتریک در مشخصات سیم افشان خود هادی مس آنیل‌شده کلاس 5 مطابق ISIRI 3084 و عایق PVC نوع C را اعلام کرده است.
سیم افشان در سایزهای مختلف تولید می‌شود و انتخاب سایز مناسب آن باید براساس جریان مصرفی، طول مسیر، روش نصب، دمای محیط و الزامات استاندارد انجام شود.
در این مقاله با سیم افشان، انواع آن، کاربردها، سایزهای رایج، استانداردها، تفاوت سیم افشان و مفتولی و برندهای معتبر ایرانی آشنا می‌شویم.
سیم افشان چیست؟
سیم افشان نوعی سیم برق با هادی چندرشته‌ای و انعطاف‌پذیر است. برخلاف سیم مفتولی که هادی آن از یک رشته یکپارچه تشکیل می‌شود، هادی سیم افشان از تعداد زیادی رشته نازک تشکیل شده است.
این ساختار باعث می‌شود سیم در برابر خم‌شدن انعطاف بیشتری داشته باشد و برای کاربردهایی که نیاز به جابه‌جایی، خم‌کردن یا سیم‌کشی داخل تجهیزات وجود دارد، مناسب‌تر باشد.
سیم افشان در استانداردهای مختلف با سطح مقطع‌های متنوع تولید می‌شود. در محصولات ساختمانی رایج، سایزهایی مانند 0.5، 0.75، 1، 1.5، 2.5، 4 و 6 میلی‌متر مربع بسیار متداول هستند و برای کاربردهای مختلف برق استفاده می‌شوند.
برای آشنایی بیشتر با مفهوم هادی الکتریکی می‌توانید به منبع آموزشی زیر مراجعه کنید:
Wikipedia – Electrical Conductor
ساختار سیم افشان
سیم افشان از دو بخش اصلی تشکیل می‌شود: هادی و عایق.
هادی وظیفه انتقال جریان الکتریکی را بر عهده دارد و عایق از آن در برابر تماس ناخواسته، رطوبت و برخی آسیب‌های محیطی محافظت می‌کند.
در محصولات افشان ساختمانی، هادی معمولاً از مس آنیل‌شده ساخته می‌شود. شرکت هدایت الکتریک برای سیم افشان خود هادی مسی کلاس 5 و عایق PVC نوع C را اعلام کرده است.
در کاتالوگ شرکت صنعتی الکتریک خراسان نیز سیم‌های Flexible PVC Single Core با هادی مسی آنیل‌شده و کلاس 5 و عایق PVC/C معرفی شده‌اند. این شرکت استانداردهای IEC 60227-3 و ISIRI 607-3 را نیز برای این محصولات ذکر می‌کند.
انواع سیم افشان
سیم‌های افشان را می‌توان براساس سطح مقطع، ولتاژ نامی، نوع عایق و کاربرد به گروه‌های مختلف تقسیم کرد.
یکی از رایج‌ترین روش‌های دسته‌بندی، تقسیم‌بندی براساس ولتاژ و سطح مقطع است.
در مشخصات منتشرشده توسط هدایت الکتریک، سیم‌های افشان با کدهای استاندارد ISIRI 607 معرفی شده‌اند که گروه‌های 300/500 ولت و 450/750 ولت را پوشش می‌دهند.
سیم افشان ساختمانی
سیم افشان ساختمانی برای سیم‌کشی داخلی ساختمان و تجهیزات برق استفاده می‌شود.
از کاربردهای رایج آن می‌توان به موارد زیر اشاره کرد:
- مدارهای روشنایی

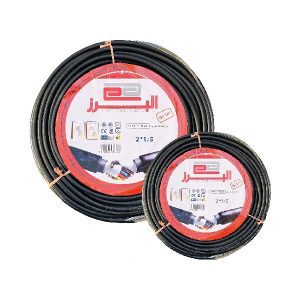

کـابـل افشان دو روکش اعتماد البرز NYMHY - برخی مدارهای پریز
- سیم‌کشی داخل لوله
- تابلوهای برق
- اتصال تجهیزات الکتریکی
- برخی تجهیزات خانگی
- سیستم‌های برق ساختمان
طبق مشخصات رسمی هدایت الکتریک، سیم افشان این شرکت برای استفاده در وسایل برقی، حفاظت سیستم‌های روشنایی، محیط‌های خشک، داخل لوله و زیر و روی گچ معرفی شده است؛ این شرکت همچنین استفاده مستقیم از این نوع سیم روی سینی کابل یا کانال کابل‌کشی را مجاز نمی‌داند.
سیم افشان مسی
یکی از رایج‌ترین انواع سیم افشان، سیم افشان با هادی مسی است.
مس به دلیل رسانایی الکتریکی مناسب و قابلیت انعطاف، ماده رایجی برای تولید سیم‌های برق محسوب می‌شود.
در هنگام خرید سیم افشان مسی باید فقط به عبارت «مسی» توجه نکرد و مشخصات دقیق هادی، سطح مقطع، کلاس هادی، عایق و استاندارد محصول را نیز بررسی کرد.
سایزهای سیم افشان
سطح مقطع یکی از مهم‌ترین ویژگی‌های سیم افشان است و معمولاً برحسب میلی‌متر مربع بیان می‌شود.
برخی سایزهای متداول عبارت‌اند از:
| سایز سیم افشان | نمونه کاربرد |
|---|---|
| 0.5 mm² | برخی مدارهای سبک |
| 0.75 mm² | تجهیزات و مدارهای کم‌مصرف |
| 1 mm² | کاربردهای عمومی و برخی مدارهای روشنایی |
| 1.5 mm² | مدارهای روشنایی و کاربردهای ساختمانی |
| 2.5 mm² | بسیاری از مدارهای پریز و بارهای عمومی |
| 4 mm² | مدارهای با جریان بالاتر |
| 6 mm² | برخی مدارهای قدرت و بارهای بالاتر |
| 10 mm² و بالاتر | کاربردهای صنعتی و قدرت |
این جدول صرفاً یک راهنمای عمومی است و انتخاب سطح مقطع نهایی باید براساس جریان مجاز، روش نصب، طول مسیر، دمای محیط و الزامات استاندارد پروژه انجام شود.
برای مثال، در جدول مشخصات رسمی هدایت الکتریک، سیم افشان 1.5mm² دارای حداکثر مقاومت هادی 13.3Ω/km در دمای 20 درجه سانتی‌گراد و سیم 2.5mm² دارای حداکثر مقاومت 7.98Ω/km معرفی شده است.
تفاوت سیم افشان و سیم مفتولی
یکی از رایج‌ترین پرسش‌ها هنگام خرید سیم برق، تفاوت سیم افشان و مفتولی است.
سیم مفتولی دارای هادی یکپارچه است، اما سیم افشان از تعداد زیادی رشته نازک تشکیل می‌شود.
| ویژگی | سیم افشان | سیم مفتولی |
|---|---|---|
| ساختار هادی | چندین رشته نازک | یک رشته هادی |
| انعطاف‌پذیری | زیاد | کمتر |
| مناسب برای خم‌کردن | مناسب‌تر | محدودتر |
| کاربرد رایج | تجهیزات، تابلو و سیم‌کشی | مسیرهای ثابت |
| نصب در تجهیزات | مناسب | بسته به کاربرد |
| مقاومت در برابر جابه‌جایی | مناسب‌تر | کمتر |
بنابراین نمی‌توان گفت یکی همیشه بهتر از دیگری است. نوع کاربرد و روش نصب تعیین می‌کند که سیم افشان یا مفتولی انتخاب مناسب‌تری باشد.
برای مطالعه درباره انواع سیم و کابل:
تفاوت سیم افشان با کابل افشان
سیم افشان و کابل افشان نیز نباید با یکدیگر اشتباه گرفته شوند.
سیم افشان معمولاً به یک هادی عایق‌شده گفته می‌شود، در حالی که کابل افشان می‌تواند از دو یا چند هادی عایق‌شده در یک مجموعه دارای روکش تشکیل شده باشد.

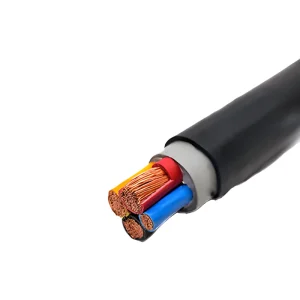

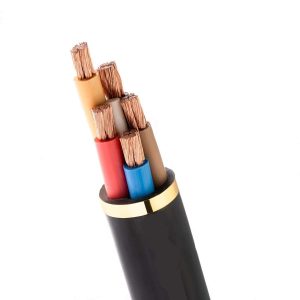

برای نمونه، در محصولات هدایت الکتریک، کابل‌های افشان دو، سه، چهار و پنج رشته با عایق و روکش PVC ارائه شده‌اند.
به همین دلیل برای یک مدار دو رشته‌ای ممکن است کابل افشان انتخاب شود، در حالی که برای سیم‌کشی یک مسیر داخلی می‌توان از سیم افشان تک‌رشته استفاده کرد.
استاندارد سیم افشان
استاندارد یکی از مهم‌ترین موضوعات هنگام خرید سیم برق است.
در ایران، بخشی از سیم‌های افشان ساختمانی تحت خانواده استاندارد ISIRI 607 تولید می‌شوند که با استانداردهای IEC مرتبط است.
هدایت الکتریک برای سیم‌های افشان خود استانداردهای ISIRI 607-06 و ISIRI 607-02 را اعلام کرده و برای گروه‌های مختلف، ولتاژ نامی 300/500 و 450/750 ولت را ذکر کرده است.
شرکت صنعتی الکتریک خراسان نیز برای سیم‌های Flexible PVC Single Core استانداردهای IEC 60227-3 و ISIRI 607-3 را اعلام کرده است.
در هنگام خرید، وجود مشخصات استاندارد روی بسته‌بندی یا اطلاعات فنی محصول را بررسی کنید.
کاربردهای سیم افشان
سیم افشان به دلیل انعطاف‌پذیری بالا در بخش‌های مختلف صنعت برق استفاده می‌شود.
سیم‌کشی ساختمان
یکی از رایج‌ترین کاربردهای سیم افشان، استفاده در مدارهای روشنایی و برخی مدارهای داخلی ساختمان است.
تابلو برق
انعطاف سیم افشان باعث می‌شود در بسیاری از اتصالات داخل تابلو و تجهیزات کنترلی کاربرد مناسبی داشته باشد.
تجهیزات الکتریکی
در بسیاری از وسایل و تجهیزات برقی که نیاز به اتصال انعطاف‌پذیر دارند، سیم‌های افشان مورد استفاده قرار می‌گیرند.
سیستم‌های روشنایی
از سیم‌های افشان با سطح مقطع مناسب می‌توان برای برخی مدارهای روشنایی ساختمان استفاده کرد.
ماشین‌آلات و تجهیزات صنعتی
در برخی ماشین‌آلات و تجهیزات، انعطاف سیم اهمیت بیشتری دارد و به همین دلیل از هادی‌های چندرشته‌ای استفاده می‌شود.
مزایای سیم افشان
مهم‌ترین مزایای سیم افشان عبارت‌اند از:
انعطاف‌پذیری بالا:
تعداد زیاد رشته‌های نازک باعث می‌شود سیم راحت‌تر خم شود.
نصب آسان:
در بسیاری از تجهیزات و تابلوها، انعطاف سیم افشان نصب را ساده‌تر می‌کند.
مناسب برای فضاهای محدود:
در بعضی مسیرهای داخلی و تجهیزات که محدودیت فضا وجود دارد، سیم افشان کار با سیم‌کشی را آسان‌تر می‌کند.
تنوع سایز:
این سیم در سطوح مقطع متنوع برای مدارهای مختلف تولید می‌شود.
معایب سیم افشان
سیم افشان در کنار مزایا، محدودیت‌هایی نیز دارد.
برای مثال، به‌دلیل ساختار رشته‌ای، آماده‌سازی انتهای هادی برای بعضی ترمینال‌ها باید به‌شکل صحیح انجام شود. همچنین این نوع سیم برای هر نوع روش نصب مناسب نیست و باید دستورالعمل سازنده و استاندارد مربوط به نصب رعایت شود.
مثلاً هدایت الکتریک برای سیم افشان ساختمانی خود، استفاده مستقیم روی سینی کابل، کانال کابل‌کشی و مخازن را مجاز اعلام نکرده است.
بنابراین انعطاف‌پذیری بالا به معنی مناسب‌بودن سیم برای تمام شرایط نصب نیست.
سیم افشان 1.5 و 2.5 میلی‌متر
دو سایز بسیار شناخته‌شده در بازار، 1.5 و 2.5 میلی‌متر مربع هستند.
سیم افشان 1.5 میلی‌متر مربع در بسیاری از پروژه‌ها برای مدارهای روشنایی و کاربردهای مشابه استفاده می‌شود.
سیم افشان 2.5 میلی‌متر مربع نیز در بسیاری از مدارهای پریز و بارهای عمومی ساختمانی کاربرد دارد.
البته این مثال‌ها به معنی تعیین قطعی سایز برای هر مدار نیستند. جریان بار، طول مسیر، روش نصب و الزامات طراحی باید بررسی شود.
افت ولتاژ در سیم افشان
در مسیرهای طولانی، موضوع افت ولتاژ اهمیت بیشتری پیدا می‌کند.
افزایش طول مسیر می‌تواند باعث افزایش افت ولتاژ شود و انتخاب سطح مقطع مناسب یکی از عوامل کنترل آن است.
برای انتخاب حرفه‌ای سیم باید علاوه بر جریان مصرفی، طول مسیر و شرایط نصب نیز بررسی شود.
به همین دلیل در پروژه‌های صنعتی یا مسیرهای طولانی، انتخاب سیم صرفاً بر اساس «توان دستگاه» کافی نیست.
برندهای معتبر سیم افشان در ایران
در بازار ایران تولیدکنندگان مختلفی در زمینه سیم و کابل فعالیت می‌کنند. چند نمونه شناخته‌شده عبارت‌اند از:
سیم و کابل یزد
شرکت سیم و کابل یزد یکی از تولیدکنندگان باسابقه سیم و کابل ساختمانی و صنعتی در ایران است. سایت رسمی این شرکت، تولید انواع سیم و کابل ساختمانی و صنعتی و حضور در بازارهای داخلی و خارجی را معرفی می‌کند. همچنین در اطلاعات رسمی شرکت، استانداردهای مختلفی از جمله ISIRI 607 برای برخی محصولات ذکر شده است.
افشارنژاد خراسان
شرکت صنعتی الکتریک خراسان با نام تجاری افشارنژاد خراسان از تولیدکنندگان باسابقه صنعت سیم و کابل ایران است. محصولات سیم افشان این شرکت شامل سیم‌های Flexible PVC Single Core با هادی مسی کلاس 5 و عایق PVC/C است.
هدایت الکتریک
هدایت الکتریک نیز انواع سیم افشان را با هادی مس آنیل‌شده کلاس 5 و عایق PVC تولید می‌کند. اطلاعات فنی محصولات این شرکت شامل سطح مقطع‌های مختلف و مشخصات مقاومت الکتریکی هادی است.
سیم و کابل یزد
سیم و کابل یزد علاوه بر کابل‌های صنعتی، محصولات ساختمانی مختلفی تولید می‌کند و طبق اطلاعات رسمی شرکت دارای پروانه کاربرد استاندارد برای بخش‌هایی از محصولات خود است.
سیمکان
سیمکان نیز از تولیدکنندگان ایرانی سیم و کابل است و انواع محصولات ساختمانی و صنعتی را ارائه می‌کند.
سیم افشان ایرانی یا خارجی؟
برای انتخاب سیم افشان بهتر است ابتدا مشخصات فنی و استاندارد محصول بررسی شود و سپس برند موردنظر انتخاب گردد.
محصولات تولیدکنندگان داخلی در بسیاری از کاربردهای ساختمانی و صنعتی بازار ایران حضور گسترده‌ای دارند و دسترسی به سایزهای رایج، تأمین سریع و خدمات فروش می‌تواند از عوامل مهم خرید باشد.
در پروژه‌های حرفه‌ای نیز علاوه بر برند، باید استاندارد، سطح مقطع واقعی، جنس هادی، ضخامت عایق و مشخصات فنی بررسی شود.
هنگام خرید سیم افشان به چه نکاتی توجه کنیم؟
قبل از خرید سیم افشان این موارد را بررسی کنید:
سطح مقطع:
سایز سیم را براساس نیاز واقعی مدار انتخاب کنید.
جنس هادی:
مسی یا آلومینیومی بودن هادی و مشخصات فنی آن را بررسی کنید.
تعداد رشته هادی:
تعداد و قطر رشته‌های هادی در کیفیت و انعطاف‌پذیری مؤثر است.
نوع عایق:
برای شرایط مختلف نصب، نوع عایق و دمای کاری باید بررسی شود.
ولتاژ نامی:
ولتاژ درج‌شده روی سیم باید با کاربرد موردنظر سازگار باشد.
استاندارد:
محصول باید مشخصات استاندارد معتبر و اطلاعات تولیدکننده داشته باشد.
اصالت برند:
خرید از فروشگاه و تأمین‌کننده معتبر احتمال تهیه محصول نامرغوب یا خارج از مشخصات را کاهش می‌دهد.
خرید سیم افشان از کلینیک شبکه
برای خرید سیم و کابل، علاوه بر مشخصات فنی، باید کاربرد، سایز و برند موردنظر را مشخص کرد.
در کلینیک شبکه می‌توانید محصولات مرتبط با حوزه برق، سیم و کابل و تجهیزات شبکه را بررسی کنید و محصول متناسب با پروژه خود را انتخاب نمایید.
در صورت ایجاد صفحه اختصاصی «سیم افشان» در دسته‌بندی سیم و کابل کلینیک شبکه، بهتر است همین مقاله مستقیماً با Anchorهایی مانند «خرید سیم افشان» و «قیمت سیم افشان» به آن صفحه لینک داده شود تا ساختار لینک‌سازی داخلی سایت قوی‌تر شود.
خلاصه مطالب
سیم افشان یکی از متداول‌ترین سیم‌های برق برای کاربردهای ساختمانی، تجهیزات برقی، تابلوها و برخی کاربردهای صنعتی است. مهم‌ترین ویژگی آن انعطاف‌پذیری بالا است که به‌دلیل استفاده از تعداد زیادی رشته نازک در هادی ایجاد می‌شود.
سیم افشان معمولاً با هادی مسی و عایق PVC تولید می‌شود و در سایزهای متنوعی مانند 0.5، 0.75، 1، 1.5، 2.5، 4 و 6 میلی‌متر مربع در بازار وجود دارد. با این حال، سایز مناسب باید بر اساس جریان، طول مسیر، روش نصب، دمای محیط و الزامات استاندارد انتخاب شود.
برندهایی مانند افشارنژاد خراسان، سیم و کابل یزد، هدایت الکتریک و سیمکان در بازار ایران در زمینه سیم و کابل فعالیت دارند و اطلاعات فنی محصولات آن‌ها در منابع رسمی شرکت‌ها قابل بررسی است.
در زمان خرید سیم افشان، توجه به سطح مقطع واقعی، جنس هادی، نوع عایق، ولتاژ نامی، استاندارد، برند و شرایط نصب اهمیت زیادی دارد. انتخاب صحیح سیم علاوه بر عملکرد بهتر مدار، به افزایش ایمنی و کاهش مشکلاتی مانند افت ولتاژ و افزایش دما کمک می‌کند.
