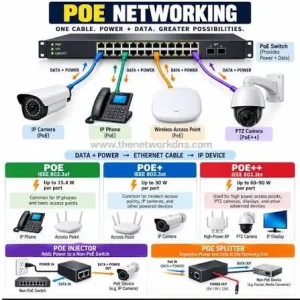

راهنمای کامل سوئیچ PoE: اتصال دوربین IP، VoIP و NVR

تکنولوژی Power over Ethernet یا PoE انقلاب بزرگی در راه‌اندازی شبکه‌های مدرن ایجاد کرده است. در مرکز این تکنولوژی، سوئیچ PoE به عنوان مغز متفکر توانایی انتقال داده و برق به صورت همزمان از روی یک کابل شبکه را فراهم می‌کند. این قابلیت برای دستگاه‌هایی نظیر دوربین‌های مداربسته IP، تلفن‌های VoIP و دستگاه‌های ثبت‌کننده شبکه (NVR) حیاتی است، زیرا نیازی به آداپتور برق جداگانه و سیم‌کشی پیچیده را از بین می‌برد. در این مقاله جامع، ما به بررسی عمیق عملکرد، انواع، معیارهای انتخاب و نحوه اتصال صحیح دستگاه‌ها به سوئیچ PoE می‌پردازیم تا بتوانید یک شبکه پایدار، امن و کارآمد بسازید.

چه چیزی سوئیچ PoE است و چگونه کار می‌کند؟

این فصل به شما نشان می‌دهد که سوئیچ PoE چیست و چگونه کار می‌کند.

سوئیچ PoE یک دستگاه شبکه است که هم داده‌ها را منتقل می‌کند هم برق را تامین می‌کند. این امکان را به دوربین‌های IP، تلفن‌های VoIP و دستگاه‌های NVR می‌دهد تا با یک کابل کار کنند.

درک پروسه آسان است. دستگاه تامین‌کننده برق (PSE) ابتدا با دستگاه پشتیبان (PD) ارتباط برقرار می‌کند. مقدار مقاومت را سنجش می‌کند تا مطمئن شود دستگاه پشتیبان آماده است.

اگر مقدار مقاومت مناسب باشد، PSE برق را ارسال می‌کند. این پروسه بدون نیاز به کابل‌های اضافی انجام می‌شود.

استفاده از یک کابل واحد برای داده و برق مزایای زیادی دارد. کاهش پیچیدگی، صرفه‌جویی در هزینه و مدیریت ساده را شامل می‌شود.

بیشتر بدانید: دو نوع اصلی سوئیچ PoE چیست؟

دو نوع اصلی وجود دارد: سوئیچ PoE (Endspan) در داخل سوئیچ شبکه است. این امر باعث حذف نیاز به تجهیزات اضافی می‌شود. مدل دیگر، انژکتور PoE (Midspan) است. این دستگاه برق را به کابل‌های موجود اضافه می‌کند.

انتخاب نوع مناسب به اندازه شبکه و نیازهای شما بستگی دارد. Endspan برای شبکه‌های کوچک و متوسط ایده‌آل است. Midspan برای شبکه‌های بزرگ‌تر که نیاز به ارتقاء دارند، مناسب‌تر است.

برای یادگیری بیشتر در مورد راه‌حل‌های امنیتی، مقاله راهنمای جامع امنیت شبکه با PoE، دوربین IP و VoIP را بخوانید. همچنین برای اطلاعات تکمیلی در مورد PoE، ویکی‌پدیا را ببینید: Power over Ethernet (Wikipedia).

انواع سوئیچ PoE و استانداردهای IEEE ۸۰۲.3af/at/bt

در دنیای امروز، سوئیچ PoE نقش کلیدی در تأمین برق و داده‌ها برای دستگاه‌های مختلف ایفا می‌کند. سه استاندارد اصلی IEEE ۸۰۲.۳، یعنی af، at و bt، محدوده‌ای از قدرت پردازشی را پوشش می‌دهند. این استانداردها به طراحی‌کنندگان شبکه امکان می‌دهند تا دوربین‌های IP، تلفن‌های VoIP و حتی سیستم‌های روشنایی LED را با استفاده از یک کابل شبکه تأمین کنند. در ادامه، به بررسی عمیق هر یک از این استانداردها، کلاس‌های قدرت و اهمیت بودجه‌ی کل قدرت می‌پردازیم.

بررسی استانداردهای IEEE ۸۰۲.3af، ۸۰۲.3at و ۸۰۲.3bt

IEEE ۸۰۲.3af (PoE، ۱۵.۴ وات) اولین استانداردی بود که قدرت تا حدود ۱۵.۴ وات را ارائه کرد. این استاندارد برای تجهیزاتی مانند دوربین‌های IP ابتدایی و تلفن‌های VoIP مناسب بود. حداکثر ولتاژ ۴۸ ولت و جریان ۳۵۰ میلی‌آمپر بود. مدل‌های IEEE ۸۰۲.3af را می‌توان در اکثر سوئیچ PoEهای مدرن پیدا کرد، زیرا آنها از عقب‌رونده‌سازی پشتیبانی می‌کنند.

IEEE ۸۰۲.3at (PoE+، ۳۰ وات) قدرت را تقریباً دو برابر کرد و حداکثر توان را به ۳۰ وات رساند. ولتاژ همچنان ۴۸ ولت بود، اما جریان به ۶۲۵ میلی‌آمپر افزایش یافت. این استاندارد برای دوربین‌های IP پیشرفته، دوربین‌های PTZ با زاویه دید گسترده و دستگاه‌های LED با مصرف انرژی بالاتر طراحی شده است. اکثر سوئیچ‌های PoE جدید از این استاندارد پشتیبانی می‌کنند، زیرا بسیاری از کاربران به قدرت بیشتر نیاز دارند.

IEEE ۸۰۲.3bt (PoE++ / 4PPoE، ۶۰ وات، ۹۰ وات و ۱۰۰ وات) آخرین نسل است که توان را به سه سطح تقسیم می‌کند: ۶۰ وات (معرفی شده به عنوان Type ۴). این استاندارد ولتاژ را تا ۵۲ ولت افزایش داد و جریان را تا ۴.۵ آمپر رساند. از آنجا که این استاندارد مقداری بیشتر مصرف می‌کند، این استاندارد برای نورپردازی LED، نمایشگرهای بزرگ و حتی تأمین برق وسایل نقلیه خودرانا استفاده می‌شود. برای استفاده از این استاندارد، باید سوئیچ‌های مخصوصی وجود داشته باشند که وضعیت «4PPoE» را پشتیبانی کنند. Wikipedia: Power over Ethernet برای جزئیات بیشتری در مورد تاریخچه و مشخصات فنی مراجعه کنید.

کلاس‌های قدرت (Class ۰ تا ۸)

استانداردهای IEEE از Class ۰ تا ۸ برای درج قدرت درخواستی در سوئیچ‌های PoE استفاده می‌کنند. هر کلاس محدودیت توان را تعیین می‌کند. در ادامه، خلاصه‌ای از این کلاس‌ها آورده شده است:

• Class ۰: هیچ توانی ارائه نمی‌شود (به عنوان پورت‌های ناکارآمد استفاده می‌شود)
• Class ۱: ۰.۵ وات (دستگاه‌های اولیه با توان پایین)
• Class ۲: ۱ وات (مخاطبین پایه)
• Class ۳: ۲ وات (مراحل متوسط)
• Class ۴: ۴.۵ وات (مدت زمان کوتاه)
• Class ۵: ۶.۵ وات (دوربین‌های IP قدیمی)
• Class ۶: ۱۲.۵ وات (دوربین‌های IP پیشرفته)
• Class ۷: ۲۵ وات (دوربین‌های PTZ، سیستم‌های گرمایشی)
• Class ۸: ۳۰ وات (نوع جدیدترین تجهیزات LED و PTZ)

هنگام انتخاب سوئیچ PoE، باید از کلاس دستگاه خود مطلع باشید. انتخاب سوئیچی که از حداقل کلاس مورد نیاز دستگاه پشتیبانی می‌کند، از خرابی جلوگیری می‌کند.

بودجه قدرت کل در مقابل بودجه قدرت هر پورت

بودجه قدرت کل (Total Power Budget) نشان‌دهنده‌ی حداکثر توانی است که کل سوئیچ می‌تواند در تمام پورت‌های فعال توزیع کند. به عنوان مثال، یک سوئیچ ۵۰۰ واتی ممکن است دارای دو پورت Type ۴ (۳۰ وات هر کدام) باشد، اما مجموع توان قابل تأمین تنها ۵۰۰ وات است. در مقابل، بودجه قدرت هر پورت (Per‑Port Power) محدودیت‌های پورت‌های فردی را مشخص می‌کند. اگر نیاز دارید پنج دوربین PTZ را با هر کدام ۳۰ وات به یک سوئیچ متصل کنید، باید هر پورت را بررسی کنید و همچنین مطمئن شوید که مجموع نیازهای ۱۵۰ وات آن پنج دستگاه از بودجه کل ۵۰۰ واتی سوئیچ فراتر نمی‌رود. این تعادل باعث می‌شود انتخاب سوئیچ مناسب برای سناریوی خاص شما آسان‌تر شود. به مقاله‌ی انواع سوئیچ شبکه: کاربرد و پیکربندی برای درک بهتر پورت‌های مختلف مراجعه کنید.

راهنمای اتصال دوربین IP، VoIP و NVR به سوئیچ PoE

برنامه‌ریزی مسیر کابل‌ها را آغاز کنید. کابل Cat5e یا Cat6 را انتخاب کنید. حداکثر طول هر مسیر را ۱۰۰ متر حفظ کنید. از برچسب‌های واضح برای هر پورت استفاده کنید. از سوئیچ PoE سوئیچ PoE به عنوان مرکز اتصال استفاده کنید.

بهترین روش‌های کابل‌کشی برای اتصال مطمئن

قدم ۴: اتصال دستگاه NVR را انجام دهید. NVR را به پورت Uplink سوئیچ متصل کنید. اگر سوئیچ پورت PoE با قابلیت pass‑through دارد و NVR از آن پشتیبانی می‌کند، از آن پورت استفاده کنید. اتصال شبکه را بررسی کنید. از سوئیچ شبکه با قابلیت Uplink مناسب استفاده کنید.

قدم ۵: سوئیچ PoE را به روتر یا سوئیچ مرکزی وصل کنید. از کابل SFP یا پورت Uplink استفاده کنید. مدیریت سوئیچ را تأیید کنید. به ویکیپدیا برای اطلاعات بیشتر در مورد PoE مراجعه کنید. برای مطالعه بیشتر، به ویکیپدیا بپردازید.

نکات حیاتی در خرید و تنظیم شبکه سوئیچ PoE

وقتی زمان انتخاب سوئیچ PoE برای دوربین‌های IP، VoIP یا NVR می‌رسد، چند فاکتور حیاتی هستند. ابتدا تعداد پورت‌های مورد نیاز را مشخص کنید. سوئیچ‌های ۸ پورت برای آزمایش مناسب هستند. اما پروژه‌های بزرگ به سوئیچ‌های ۱۶، ۲۴ یا حتی ۴۸ پورت نیاز دارند. سپس بودجه PoE خود را محاسبه کنید: تعداد دستگاه‌ها در ضربدر حداکثر واتاژ هر دستگاه، به اضافه ۲۰٪ حاشیه امنیت. این فرمول به شما کمک می‌کند تا از کم‌ولتاژ بودن سوئیچ جلوگیری کنید.

انتخاب سوئیچ مناسب برای پروژه شما

انتخاب بین سوئیچ مدیریت شده و غیر مدیریت شده مهم است. سوئیچ‌های مدیریت شده از VLAN برای جداسازی ترافیک صوتی و تصویری پشتیبانی می‌کنند. همچنین QoS را برای اولویت ترافیک VoIP فعال می‌کنند. سوئیچ‌های غیر مدیریت شده برای استفاده‌های ساده‌تر هستند. آنها سرآغاز کار هستند. به یاد داشته باشید که پورت‌های Uplink SFP/SFP+ برای اتصال بک‌بون بسیار مهم هستند. آنها سرعت فوق‌العاده‌ای برای انتقال داده‌ها فراهم می‌کنند. از مقاله ویکی‌پدیا در مورد PoE برای اطلاعات بیشتر بازدید کنید: PoE (Power over Ethernet).

خنک‌سازی نیز عامل حیاتی است. سوئیچ‌های بدون فن (Fanless) برای محیط‌های گرد و غبار مناسب‌تر هستند. اما فن‌دار‌ها برای محیط‌های داغ توصیه می‌شوند. گارانتی برند نیز در کیفیت و دوام محصول تاثیرگذار است. برندهای معتبر معمولاً گارانتی ۳ ساله یا بیشتر ارائه می‌دهند. این گارانتی به شما اطمینان می‌دهد که در صورت بروز مشکل، پشتیبانی وجود دارد.

پیکربندی پیشرفته برای عملکرد بهتر

بعد از خرید، پیکربندی صحیح سوئیچ PoE نیز حیاتی است. ابتدا بهبود خودکار PoE را فعال کنید تا دستگاه‌های آسیب‌دیده به سرعت جایگزین شوند. سپس اولویت پورت‌ها را تنظیم کنید: پورت‌های حیاتی برای دوربین‌ها در اولویت اول قرار می‌گیرند. پورت‌های پیشرفته برای VoIP در اولویت دوم هستند. پورت‌های استاندارد در اولویت پایین‌تر قرار می‌گیرند. VLAN‌های جداگانه برای ترافیک دوربین‌ها و VoIP ایجاد کنید. این کار ترافیک را جدا نگه می‌دارد و از تداخل جلوگیری می‌کند.

برنامه‌ریزی پورت‌ها نیز می‌تواند مفید باشد. شما می‌توانید زمان‌های مشخصی را برای هر پورت تنظیم کنید. این کار برای استفاده‌های غیرحضوری ایده‌آل است. از SNMP برای نظارت بر عملکرد سوئیچ استفاده کنید. SNMP به شما امکان می‌دهد تا آمار ترافیک را بررسی کنید و از بروز مشکلات جلوگیری کنید. با پیروی از این نکات، سوئیچ PoE خود را به یک هسته شبکه قابل اعتماد تبدیل کنید. این کار به شما کمک می‌کند تا سیستم‌های خود را با حداکثر کارایی اداره کنید.

سخن پایانی

انتخاب و پیاده‌سازی صحیح سوئیچ PoE ستون فقرات هر شبکه‌ای مبتنی بر دوربین IP، VoIP یا NVR است. با درک استانداردهای IEEE ۸۰۲.3af/at/bt، محاسبه بودجه توان (Power Budget) و مدیریت صحیح کابل‌کشی، می‌توانید از قطعی‌های ناگهانی، آسیب به تجهیزات و کاهش عملکرد شبکه جلوگیری کنید. همیشه اولویت را با سوئیچ‌های مدیریت‌شده (Managed) و برندهای معتبر بگذارید تا از ویژگی‌های پیشرفته نظیر VLAN، QoS و PoE Scheduling برای بهینه‌سازی ترافیک صوت و تصویر بهره‌مند شوید. با رعایت نکات ذکر شده در این راهنما، شبکه شما برای سال‌ها پایدار، مقیاس‌پذیر و امن باقی خواهد ماند.
